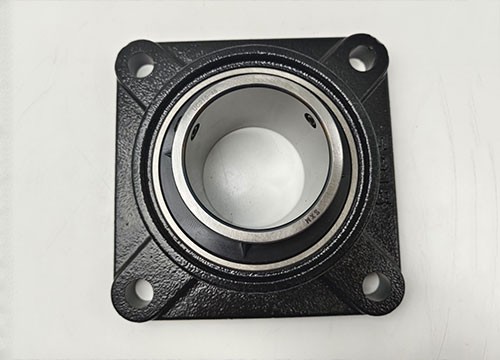

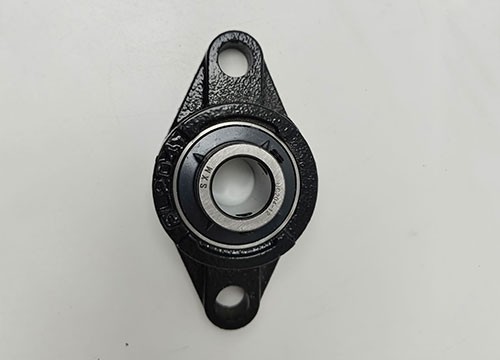

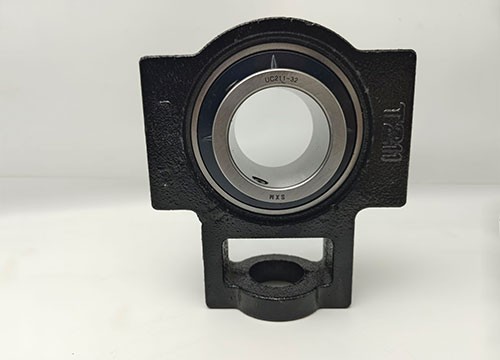

轴承介绍:带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面，与带有球状内孔的进口轴承座安装在一起，结构形式多样，通用性和互换性好。 |
|
|
特征:
A. 具有一定的调心性，易于安装 |
A. 行李搬运输送机
B. 物料输送机
C. 食品加工机械
D. 包装设备
E. 暖通空调设备
F. 农业机械
G. 工程机械
H. 纺织机械
I. 健身器材
J. 自动扶梯
K. 金属行业
L. 工业风扇
| BearingUint No. | Shaft Dia d | Dimensinons(mm) | Bearing No. | Housing No. | HousingWt (kg) | ||||||||||||
| (in) | (mm) | h | a | e | b | S2 | S1 | g | w | t | Z | Bi | n | ||||

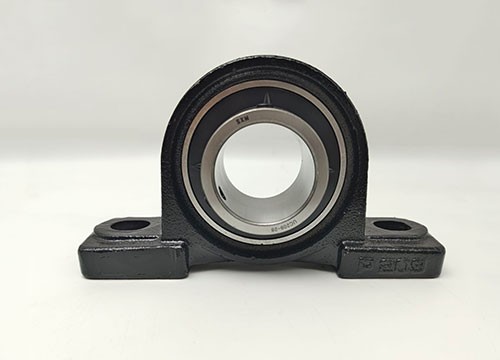

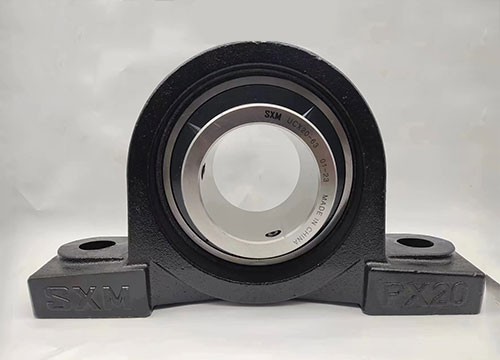

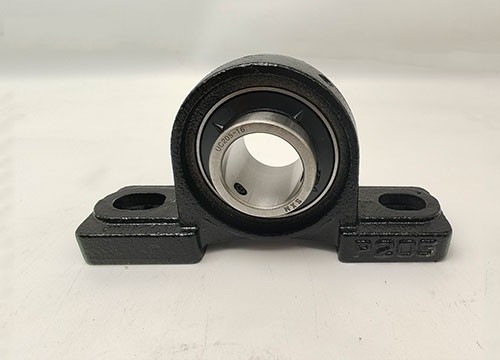

| UCP201-8 | 1/2 | 30.2 | 127 | 95 | 38 | 19 | 13 | 14 | 62 | 2 | 51 | 31 | 12.7 | UC201-8 | P203 | 0.33 | |
| UCP202-9 | 9/16 | UC202-9 | |||||||||||||||
| UCP202-10 | 5/8 | UC202-10 | |||||||||||||||
| UCP203-11 | 11/16 | UC203-11 | |||||||||||||||
| UCP201 | 12 | UC201 | |||||||||||||||
| UCP202 | 15 | UC202 | |||||||||||||||
| UCP203 | 17 | UC203 | |||||||||||||||
| UCP204-12 | 3/4 | 33.3 | 127 | 95 | 38 | 19 | 13 | 14 | 65 | 2 | 51 | 31 | 12.7 | UC204-12 | P204 | 0.46 | |
| UCP204 | 20 | UC204 | |||||||||||||||
| UCP205-13 | 13/16 | 25 | 36.5 | 140 | 105 | 38 | 19 | 13 | 15 | 71 | 2 | 57 | 34.1 | 14.3 | UC205-13 | P205 | 0.6 |
| UCP205-14 | 7/8 | UC205-14 | |||||||||||||||
| UCP205-15 | 15/16 | UC205-15 | |||||||||||||||
| UCP205-16 | 1 | UC205-16 | |||||||||||||||
| UCP205 | UC205 | ||||||||||||||||
| UCP206-17 | 1-1/16 | 30 | 42.9 | 165 | 121 | 48 | 21 | 17 | 17 | 83 | 2 | 62 | 38.1 | 15.9 | UC206-17 | P206 | 0.97 |
| UCP206-18 | 1-1/8 | UC206-18 | |||||||||||||||
| UCP206-19 | 1-3/16 | UC206-19 | |||||||||||||||
| UCP206-20 | 1-1/4 | UC206-20 | |||||||||||||||
| UCP206 | UC206 | ||||||||||||||||
| UCP207-20 | 1-1/4 | 35 | 47.6 | 167 | 127 | 48 | 21 | 17 | 18 | 93 | 3 | 72 | 42.9 | 17.5 | UC207-20 | P207 | 1 |
| UCP207-21 | 1-5/16 | UC207-21 | |||||||||||||||
| UCP207-22 | 1-3/8 | UC207-22 | |||||||||||||||
| UCP207-23 | 1-7/16 | UC207-23 | |||||||||||||||
| UCP207 | UC207 | ||||||||||||||||
| UCP208-24 | 1-1/2 | 40 | 49.2 | 184 | 137 | 54 | 21 | 17 | 18 | 98 | 3 | 82 | 49.2 | 19 | UC208-24 | P208 | 1.3 |
| UCP208-25 | 1-9/16 | UC208-25 | |||||||||||||||
| UCP208 | UC208 | ||||||||||||||||
| UCP209-26 | 1-5/8 | 45 | 54 | 190 | 146 | 54 | 21 | 17 | 20 | 106 | 3 | 82 | 49.2 | 19 | UC209-26 | P209 | 1.4 |
| UCP209-27 | 1-11/16 | UC209-27 | |||||||||||||||
| UCP209-28 | 1-3/4 | UC209-28 | |||||||||||||||
| UCP209 | UC209 | ||||||||||||||||
| UCP210-29 | 1-13/16 | 50 | 57.2 | 206 | 159 | 60 | 25 | 20 | 21 | 114 | 3 | 87 | 51.6 | 19 | UC210-29 | P210 | 1.83 |
| UCP210-30 | 1-7/8 | UC210-30 | |||||||||||||||
| UCP210-31 | 1-15/16 | UC210-31 | |||||||||||||||
| UCP210-32 | 2 | UC210-32 | |||||||||||||||
| UCP210 | UC210 | ||||||||||||||||
| UCP211-32 | 2 | 55 | 63.5 | 219 | 171 | 60 | 25 | 20 | 23 | 126 | 4 | 92 | 55.6 | 22.2 | UC211-32 | P211 | 2.4 |
| UCP211-33 | 2-1/16 | UC211-33 | |||||||||||||||
| UCP211-34 | 2-1/8 | UC211-34 | |||||||||||||||
| UCP211-35 | 2-3/16 | UC211-35 | |||||||||||||||
| UCP211 | UC211 | ||||||||||||||||
| UCP212-36 | 2-1/4 | 60 | 69.8 | 241 | 184 | 70 | 25 | 20 | 25 | 138 | 4 | 102 | 65.1 | 25.4 | UC212-36 | P212 | 2.8 |
| UCF201 | 12 | UC201 | |||||||||||||||
| UCF202 | 15 | UC202 | |||||||||||||||
| UCF203 | 17 | UC203 | |||||||||||||||
| UCF204 | 20 | UC204 | |||||||||||||||
| UCF205-13 | 13/16 | 25 | 95 | 70 | 16 | 14 | 27 | 12 | 2 | 44.5 | 35.8 | 34.1 | 14.3 | M10 | UC205-13 | F205 | 0.86 |
| UCF205-14 | 7/8 | UC205-14 | |||||||||||||||
| UCF205-15 | 15/16 | UC205-15 | |||||||||||||||
| UCF205-16 | 1 | UC205-16 | |||||||||||||||
| UCF205 | UC205 | ||||||||||||||||
| UCF206-17 | 1-1/16 | 30 | 108 | 83 | 18 | 14 | 31 | 12 | 2 | 49 | 40.2 | 38.1 | 15.9 | M10 | UC206-17 | F206 | 1.1 |
| UCF206-18 | 1-1/8 | UC206-18 | |||||||||||||||
| UCF206-19 | 1-3/16 | UC206-19 | |||||||||||||||
| UCF206-20 | 1-1/4 | UC206-20 | |||||||||||||||
| UCF206 | UC206 | ||||||||||||||||
| UCF207-20 | 1-1/4 | 35 | 117 | 92 | 19 | 16 | 34 | 14 | 3 | 55 | 44.4 | 42.9 | 17.5 | M12 | UC207-20 | F207 | 1.6 |
| UCF207-21 | 1-5/16 | UC207-21 | |||||||||||||||
| UCF207-22 | 1-3/8 | UC207-22 | |||||||||||||||
| UCF207-23 | 1-7/16 | UC207-23 | |||||||||||||||
| UCF207 | UC207 | ||||||||||||||||
| UCF208-24 | 1-1/2 | 40 | 130 | 102 | 21 | 16 | 36 | 16 | 3 | 62 | 51.2 | 49.2 | 19 | M14 | UC208-24 | F208 | 1.9 |
| UCF208-25 | 1-9/16 | UC208-25 | |||||||||||||||
| UCF208 | UC208 | ||||||||||||||||
| UCF209-26 | 1-5/8 | 45 | 137 | 105 | 22 | 18 | 38 | 16 | 3 | 63 | 52.2 | 49.2 | 19 | M14 | UC209-26 | F209 | 2.4 |
| UCF209-27 | 1-11/16 | UC209-27 | |||||||||||||||
| UCF209-28 | 1-3/4 | UC209-28 | |||||||||||||||
| UCF209 | UC209 | ||||||||||||||||
| UCF210-29 | 1-13/16 | 50 | 143 | 111 | 22 | 18 | 40 | 16 | 3 | 66.5 | 54.6 | 51.6 | 19 | M14 | UC210-29 | F210 | 2.6 |
