造纸机械轴承

概述

造纸厂是一家致力于用植物纤维（例如木浆，旧抹布和其他成分）造纸的工厂，造纸机械对轴承构造的典型要求是：
•  极高的运行可靠性

•  易于安装.
•  偏心补偿

•  避免湿部腐蚀
•  干部的高温适应能力
•  高速适应性
•  高品质和高精度的轴承

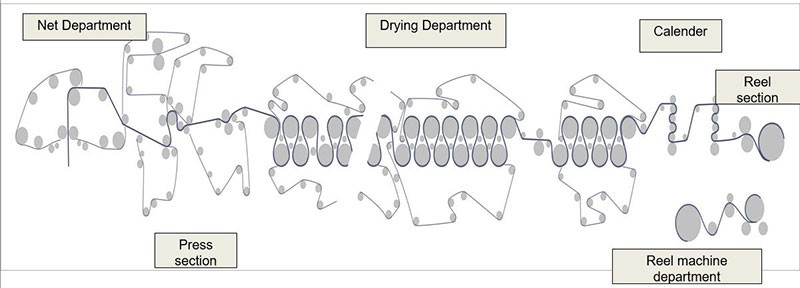

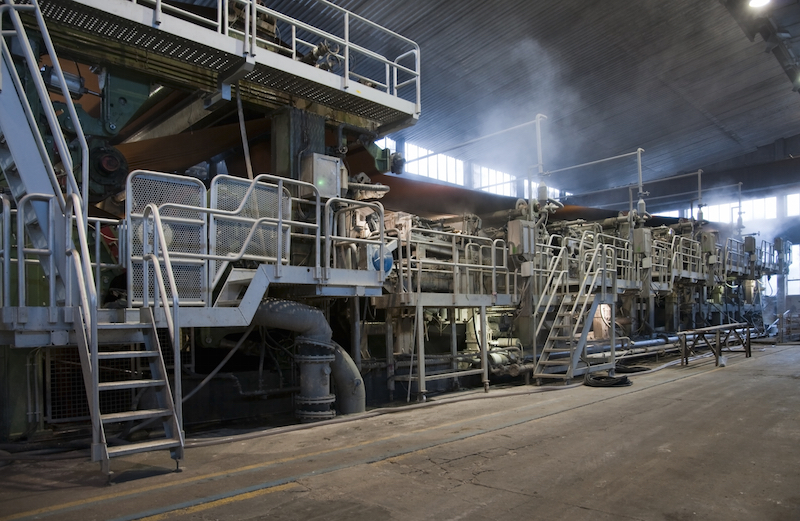

现代化的造纸机生产线通常包括

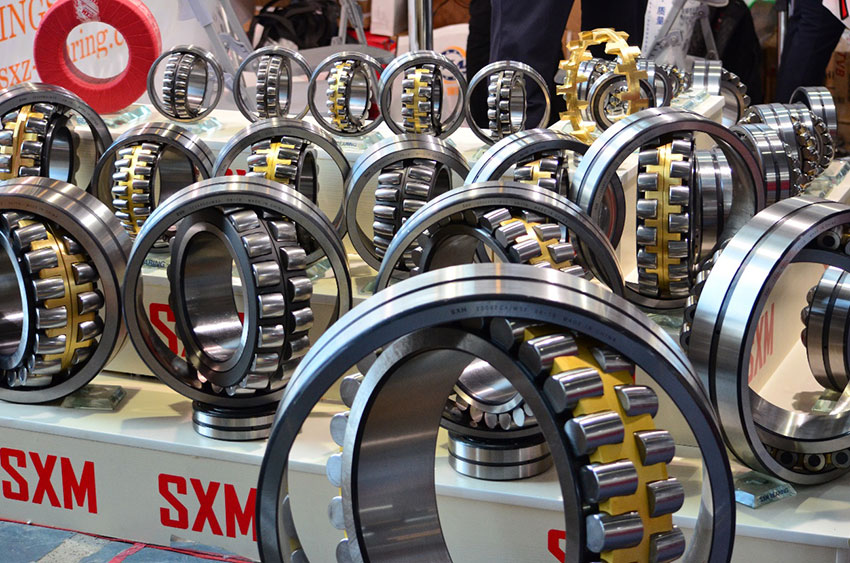

SXM了解造纸厂的实际情况并为造纸机械开发专用轴承，这些轴承具有以下功能：

•   特殊设计的圆柱孔和锥孔
•  大间隙（C3或C4）承受高温和冲击
•  具有高精度等级和高旋转精度（P5）的SXM轴承可以高速旋转。高速，高可靠性和长寿命的轴承可制成高质量的纸张。
• 轴温度升高会增加配合应力。 SXM使用高质量的A型钢来防止内圈开裂。

SXM为造纸生产线中的不同部分设计不同系列的轴承

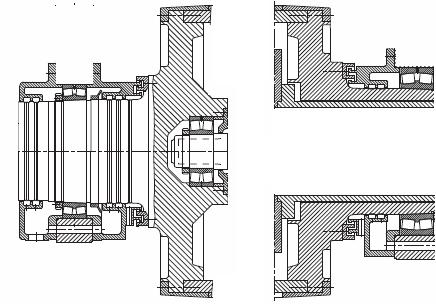

1. 真空辊

真空辊用于使纸幅脱水。
真空辊由辊体，真空箱，吹纸管，喷水管，调节螺钉，压力和真空指示仪组成。
轴承安装在辊体和真空箱上。
案例：4800mm瓦楞纸机的轴承配置
生产线宽度为4800mm，车速为750m / min
我们建议SXM 23076CA / C3W33、23096CA / C3W33和23330CA / C3W33。

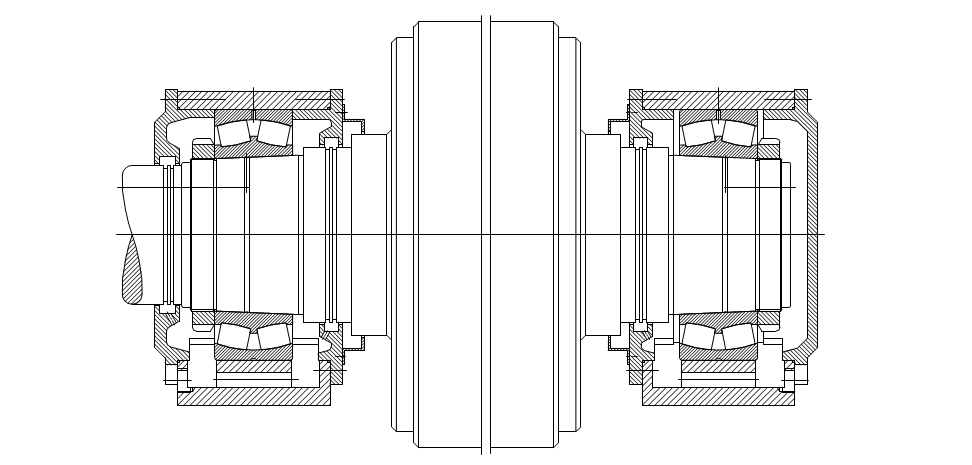

2. 中心压辊

当纸幅通过毛毯上的压辊时，大量的水被压出。在现代造纸机的压榨部中，一个或多个（抽吸）压辊压在中央压辊上。中心压辊是由花岗岩/钢或钢制成的带有保护层的实心辊。


案例：4800mm瓦楞纸机的轴承配置
该生产线的宽度为4800mm，车速为750m / min。
我们建议使用SXM轴承23192CAK / W33。

3. 烘干机

纸幅的剩余水分在干燥部分蒸发。纸张在许多加热的烘缸上运行，这些烘缸由环形干燥网（以前称为干燥毛毡）引导。干燥筒被蒸汽加热（温度取决于纸张类型，纸张厚度，造纸速度和干燥筒的数量）。加热蒸汽的高温传递到轴承配合表面，并相应地增加轴承应力。
轴承载荷是根据轧辊重量，毛毯张力和临时注水计算的。
加热阶段将在内圈和外圈之间引起最大温差约50℃，并且调心滚子轴承的径向游隙C4增大。由于工作温度高，轴承的内圈经过特殊的热处理（恒温淬火），因此轴承尺寸可以在200℃以下保持稳定。

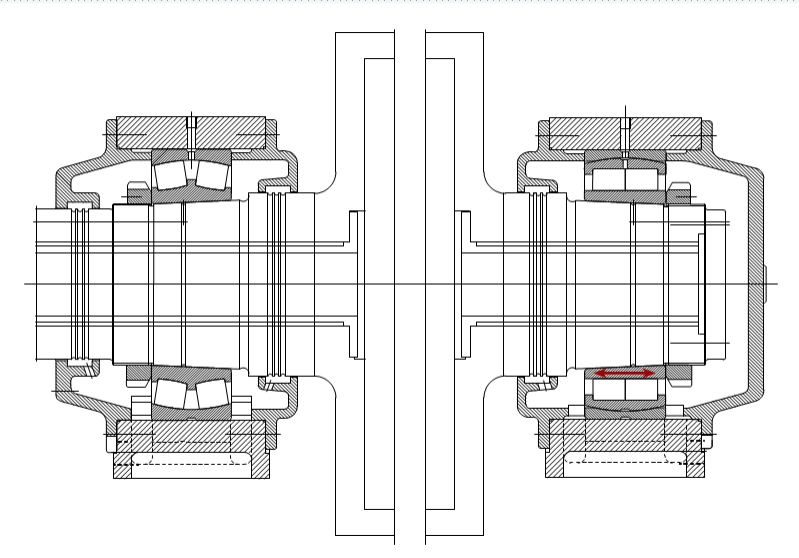

案例1：4800mm瓦楞纸机的轴承配置
宽度为4800mm，速度为750m / min。
我们建议使用SXM轴承Φ1800* 5250干燥机轴承23144CCK / C4W33。
案例2：2400特种纸机的轴承配置
宽度2400mm，车速500m / min
我们建议使用SXM轴承22236CK / P53S1W33-1。
