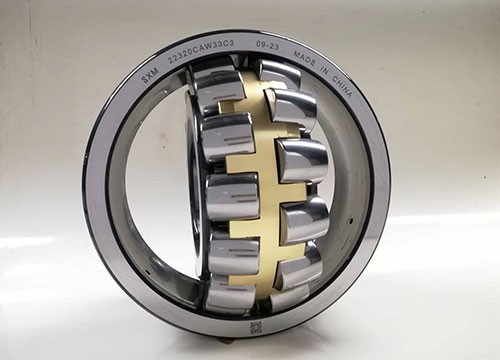

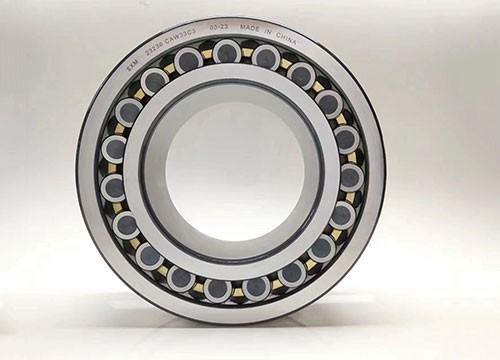

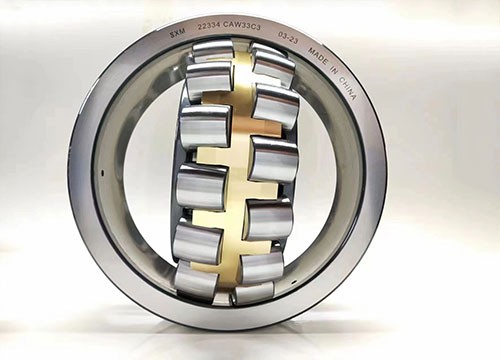

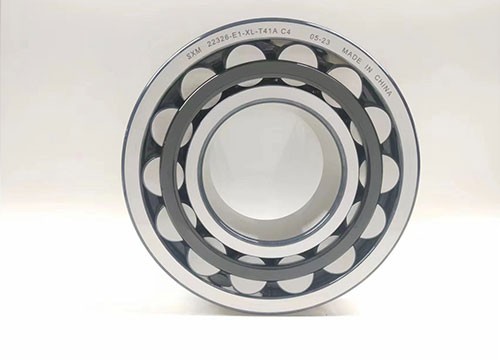

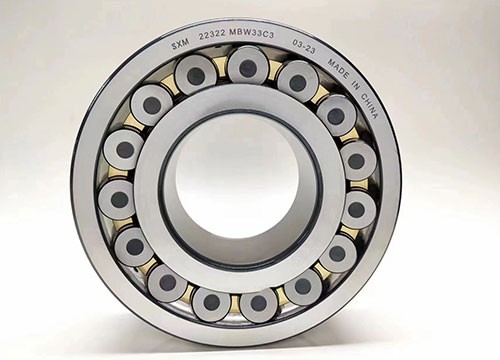

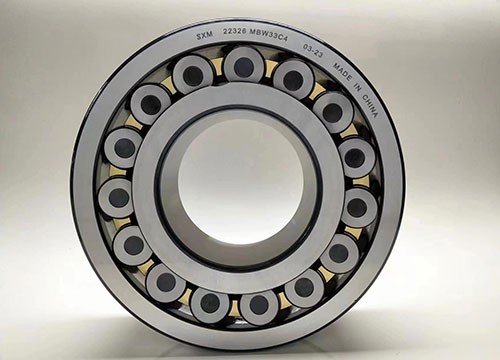

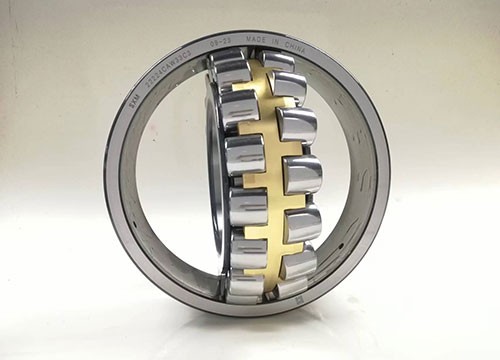

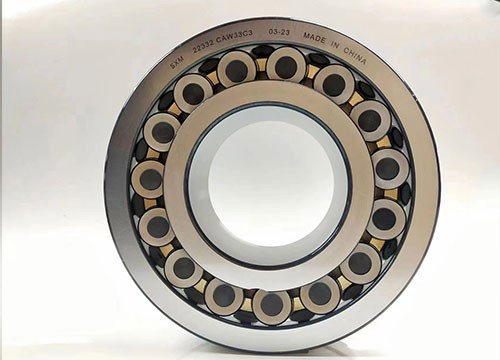

轴承介绍:调心滚子轴承具有双列滚子,外圈有1条共用球面滚道,内圈有2条滚道 并相对轴承轴线倾斜成一个角度。这种巧妙的构造使它具有自动调心性能, 因而不易受轴与轴承箱座角度对误差或轴弯曲的影响,适用于安装误差或轴 挠曲而引起角度误差之场合。该轴承除能承受径向负荷外,还能承受双向作 用的轴向负荷。 |
|
特征:
1. 高抗冲击,抗振动. |
调心滚子轴承广泛用于以下领域:
1. 齿轮箱及减速器
2. 工业风机
3. 连铸机
4. 电梯和自动扶梯
5. 泵
6.纺织
7. 采矿,骨料和混凝土
8. 制浆造纸设备
9. 船舶推进和海上钻井
Designation | Mass | Dimensions | Basic Load rating | Limiting Speed | Reference Speed | |||
m | d | D | B | C | Co | r/min | r/min | |
kg | mm | mm | mm | N | N | |||
22218 | 3.38 | 90 | 160 | 40 | 278000 | 358000 | 2800 | 3600 |
23230 | 24 | 150 | 270 | 96 | 963000 | 1560000 | 950 | 1300 |
23056 | 50.9 | 280 | 420 | 106 | 1580000 | 3030000 | 700 | 900 |
23060 | 71.4 | 300 | 460 | 118 | 1910000 | 3800000 | 670 | 850 |
23064 | 84.7 | 320 | 480 | 121 | 800000 | 900000 | 338 | 462 |
23068 | 115 | 340 | 520 | 133 | 1980000 | 4400000 | 700 | 900 |
23072 | 255 | 360 | 600 | 192 | 3250000 | 6850000 | 590 | 700 |
23084 | 156 | 420 | 620 | 150 | 3372500 | 5890000 | 1260 | 660 |
24084 | 206 | 420 | 620 | 200 | 4370000 | 8075000 | 880 | 470 |
23184 | 349 | 420 | 700 | 224 | 5700000 | 9120000 | 940 | 460 |
24184 | 427 | 420 | 700 | 280 | 7030000 | 11970000 | 560 | 270 |
23284 | 546 | 420 | 760 | 272 | 7410000 | 11685000 | 840 | 345 |
23088 | 180 | 440 | 650 | 157 | 3657500 | 6460000 | 1190 | 620 |
24088 | 240 | 440 | 650 | 212 | 4845000 | 9025000 | 840 | 440 |
23188 | 366 | 440 | 720 | 226 | 5890000 | 9690000 | 940 | 435 |
24188 | 442 | 440 | 720 | 280 | 7220000 | 12255000 | 560 | 260 |
23288 | 602 | 440 | 790 | 280 | 7885000 | 12540000 | 840 | 325 |
23092 | 205 | 460 | 680 | 163 | 3990000 | 7030000 | 1190 | 590 |
24092 | 271 | 460 | 680 | 2181 | 5225000 | 9690000 | 780 | 415 |
23192 | 440 | 460 | 760 | 240 | 6555000 | 10925000 | 880 | 400 |
24192 | 534 | 460 | 760 | 300 | 8170000 | 13965000 | 500 | 239 |
23292 | 708 | 460 | 830 | 296 | 8740000 | 13965000 | 780 | 300 |
23096 | 215 | 480 | 700 | 165 | 4132500 | 7410000 | 1120 | 560 |
24096 | 281 | 480 | 700 | 218 | 5320000 | 10165000 | 780 | 390 |
23196 | 489 | 480 | 790 | 248 | 7030000 | 11780000 | 840 | 380 |
24196 | 591 | 480 | 790 | 308 | 8645000 | 14915000 | 500 | 226 |
23296 | 819 | 480 | 870 | 310 | 9500000 | 15390000 | 740 | 280 |
240/500 | 291 | 500 | 720 | 218 | 5415000 | 10545000 | 780 | 375 |
231/500 | 582 | 500 | 830 | 264 | 7885000 | 13205000 | 780 | 355 |
241/500 | 697 | 500 | 830 | 325 | 9595000 | 16530000 | 475 | 209 |
230/530 | 304 | 530 | 780 | 185 | 5035000 | 9120000 | 980 | 490 |
240/530 | 406 | 530 | 780 | 250 | 6650000 | 12825000 | 700 | 340 |
231/530 | 648 | 530 | 870 | 272 | 8455000 | 14250000 | 780 | 330 |
241/530 | 784 | 530 | 870 | 335 | 10260000 | 18335000 | 475 | 191 |
230/560 | 353 | 560 | 820 | 195 | 5510000 | 10260000 | 980 | 455 |
240/560 | 461 | 560 | 820 | 258 | 7125000 | 13870000 | 670 | 315 |
231/560 | 746 | 560 | 920 | 280 | 9215000 | 15580000 | 740 | 305 |
241/560 | 921 | 560 | 920 | 355 | 11495000 | 20140000 | 450 | 177 |
232/560 | 1360 | 560 | 1030 | 365 | 12920000 | 20710000 | 630 | 223 |
230/600 | 399 | 600 | 870 | 200 | 5985000 | 10925000 | 940 | 425 |
240/600 | 539 | 600 | 870 | 272 | 7885000 | 15770000 | 630 | 290 |
232/600 | 1610 | 600 | 1090 | 388 | 14440000 | 24225000 | 600 | 198 |
240/630 | 649 | 630 | 920 | 290 | 8930000 | 17670000 | 600 | 265 |
240/670 | 786 | 670 | 980 | 308 | 9975000 | 20045000 | 530 | 244 |
232/670 | 2290 | 670 | 1220 | 438 | 18050000 | 30875000 | 530 | 165 |
240/750 | 1050 | 750 | 1090 | 335 | 11970000 | 24225000 | 500 | 209 |
